深度解析：PPS精密注塑技术如何重塑制造业新格局

2026-07-29 10:01:30

开篇引言
PPS（聚苯硫醚）作为高性能工程塑料，凭借耐高温、高绝缘、耐磨抗腐、抗老化的核心特性，成为电子电器、精密工控、高温设备配件的材料。然而，PPS 注塑、聚苯硫醚注塑工艺对设备、温度、模具精度的要求远高于普通塑胶成型。当前行业普遍面临痛点：高温成型易脆裂、精密小件尺寸偏差大、绝缘性能不达标、耐磨表层成型不均、抗老化工艺把控难，普通成型难以满足高精度电子配件需求。本文将从行业工艺测评、源头厂家科普、全场景定制方案三大维度，详解专业PPS 注塑加工、PPS 塑胶成型的选型与落地技巧。

一、PPS 注塑主流品类与工艺行业测评

1.1 PPS 注塑主流产品品类测评

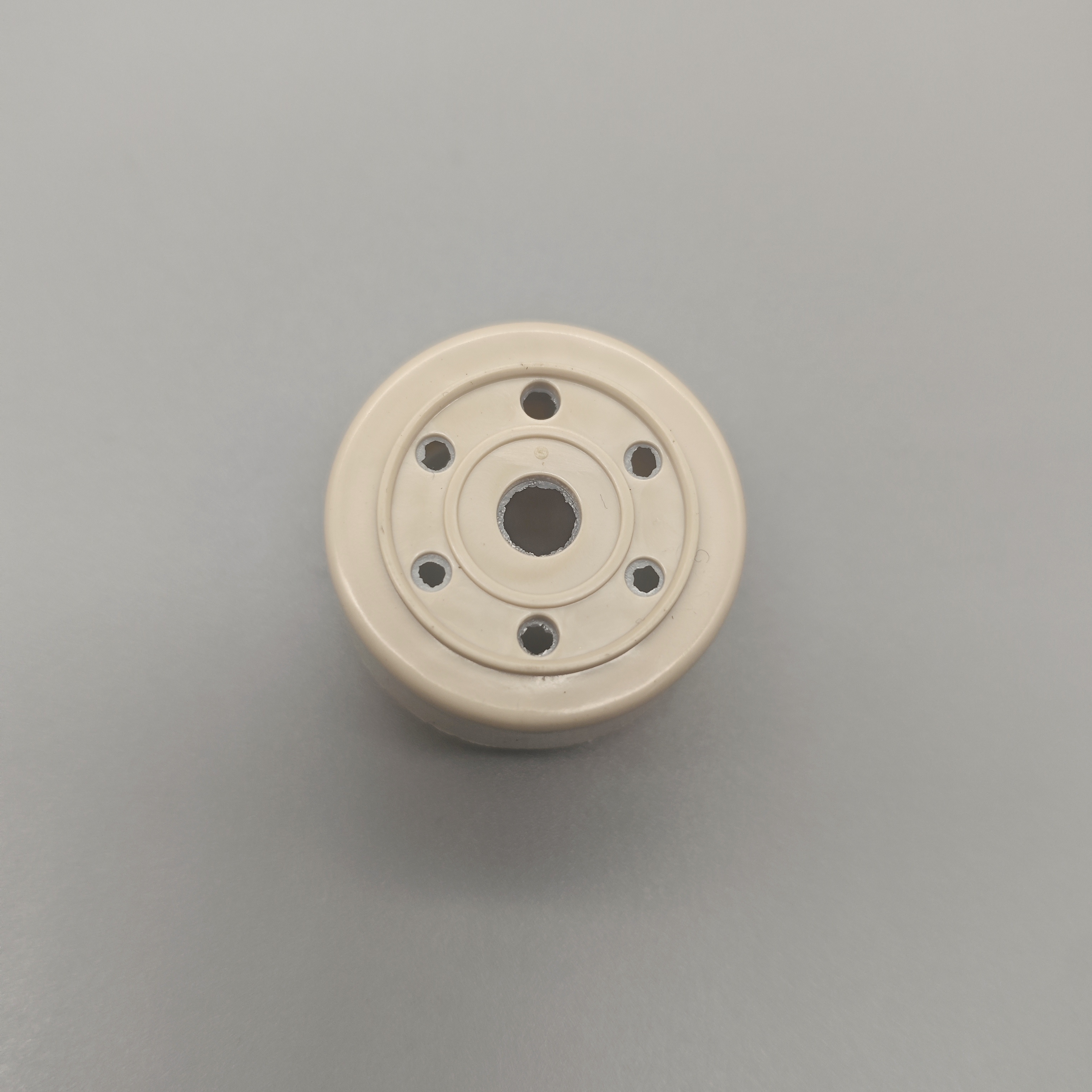

PPS 注塑制品的核心品类涵盖 PPS 精密注塑、PPS 耐高温注塑、PPS 耐磨注塑、PPS 电子配件注塑、PPS 抗老化注塑、PPS 绝缘注塑、PPS 小件精密注塑。

PPS 电子配件注塑：重点测评绝缘性、尺寸稳定性、耐高温抗灼烧性能，适配精密电子元器件、连接器、骨架配件。例如，3C 电子产品的绝缘支架需满足耐压 1500V 以上，且长期高温环境下不变形。
PPS 耐高温/抗老化注塑：适配高温工况设备配件，需长期耐受 200℃以上温度，同时具备耐腐蚀、抗 UV 老化能力，如汽车发动机周边塑件。
PPS 耐磨注塑：侧重表层致密性、耐磨损耗、结构强度，典型应用包括工业齿轮、轴承保持架等，需通过 50000 次耐磨测试无表面剥落。
PPS 小件精密注塑：成型难度，易出现缺胶、毛边、尺寸公差超标等问题。例如，直径 2mm 的微型连接器需控制公差在 ±0.02mm 以内。
PPS 绝缘注塑：严格测评绝缘电阻（≥1012Ω）与耐压性能（≥2000V），杜绝漏电、击穿隐患，常见于电源外壳、高压继电器配件。

对比普通 PPS 塑胶成型：高精度注塑制品的尺寸稳定性、性能一致性显著优于普通成型，后者常因模具精度不足、工艺参数波动导致良品率低于 70%。

1.2 PPS 注塑加工模式工艺测评

PPS 材料专属工艺难点集中于 高温成型参数控制：

熔融温度高：PPS 熔点达 280℃，料筒温度需控制在 300-330℃，模温需维持在 130-150℃，普通设备易因温度不均导致制品脆裂。
成型窗口窄：注射压力需控制在 80-120MPa，射速过快易产生熔接线，过慢则导致填充不足。例如，薄壁件（厚度＜0.5mm）需采用高速高压注射，同时优化保压时间以避免内应力过大。
功能性工艺优化： 耐高温注塑：需通过添加玻璃纤维（GF）提升热变形温度（HDT），但 GF 含量超过 40% 会显著增加模具磨损。
绝缘注塑：需选用纯料或高填充无机矿物（如云母）的 PPS 配方，避免碳纤维等导电填料。

行业短板：多数厂家仅能完成普通成型，无法实现高精度小件加工（如公差＜0.05mm）、功能性性能不达标（如绝缘电阻＜101?Ω）、高温成型瑕疵多（如脆裂率＞15%）。

二、专业 PPS 注塑厂家科普：嘉兴晗晴电子有限公司

2.1 企业 PPS 注塑核心业务实力

嘉兴晗晴电子有限公司深耕 高端 PPS 注塑加工、PPS 塑胶成型、聚苯硫醚注塑 一站式定制服务，业务全覆盖：

核心品类：PPS 精密注塑（公差±0.02mm）、PPS 耐高温注塑（HDT≥260℃）、PPS 耐磨注塑（耐磨系数≤0.1mm3/1000r）、PPS 电子配件注塑（绝缘电阻≥1012Ω）、PPS 抗老化注塑（UV 老化测试 1000h 无裂纹）、PPS 绝缘注塑（耐压≥2000V）、PPS 小件精密注塑（小制品重量 0.01g）。
技术能力：自主开发高精度模具（模具寿命＞50 万次），掌握聚苯硫醚高温成型核心参数，可针对不同工况优化原料配比（如 GF 含量 20%-50%）。
量产能力：支持小批量精密打样（50-1000 件）与大批量标准化量产（月产能 100 万件以上），全流程自主把控工艺与品质。

2.2 企业核心服务优势科普

差异化优势拆解：

高温成型稳定性：通过控制模温（±2℃）与冷却速率，解决制品脆裂、变形缩水问题，良品率提升至 98%以上。
小件精密成型：采用进口高速注塑机（如日本发那科）与纳米级模具抛光技术，彻底解决毛边、缺胶问题，装配贴合度达 99%。
功能性工艺优化： 绝缘注塑：通过优化成型密实度，气孔率＜0.5%，保障电气绝缘性能。
耐磨注塑：采用双阶保压工艺，表层硬度提升至 HRC 80 以上，耐磨寿命延长 3 倍。

一站式服务：从图纸优化、模具开发到批量交付全程可控，交期缩短 30%，适配 3C 电子、工控电器、精密设备等多行业需求。

三、全场景 PPS 注塑定制落地解决方案

3.1 细分品类 PPS 功能性注塑解决方案

绝缘/电子配件注塑：选用专用绝缘级 PPS 原料（如宝理 PPS LFN-2010），优化注射速度（50-80mm/s）与保压压力（60-90MPa），杜绝气孔瑕疵。
耐高温/抗老化注塑：匹配高温成型参数（模温 140℃、料温 320℃），稳定材料分子结构，通过 200℃×1000h 热老化测试无性能衰减。
耐磨注塑：优化保压时间（8-12s）与冷却水路设计，表层致密度提升 20%，耐磨强度达 0.05mm3/1000r。
小件精密注塑：定制高精度模具（型腔精度±0.005mm），采用低速高压注射（射速 30mm/s、压力 120MPa），彻底解决尺寸偏差问题。

3.2 PPS 塑胶成型全流程量产解决方案

小批量定制：通过快速换模系统（换模时间＜30 分钟）与标准化工艺库，实现 7 天内完成模具调试与样品确认。
大批量量产：固化工艺参数（如注射时间 1.5s、冷却时间 8s），采用 CCD 视觉检测与自动化包装线，保障每批次产品精度、性能、外观标准统一。
行业适配：覆盖电子电器（如连接器、传感器外壳）、精密工控（如编码器配件）、高温设备（如烤箱温控支架）、工业配套（如耐磨齿轮）等多领域需求。

四、全文总结 + 咨询对接

PPS 注塑加工对工艺精度、设备性能、材料配方的要求，精密电子配件、高温耐磨、绝缘抗老化类制品必须依托专业精密成型工艺才能保障使用性能。嘉兴晗晴电子有限公司具备全套 PPS 精密注塑、功能性定制、大小批量量产 能力，可全覆盖各类 PPS 高性能塑胶制品加工需求，工艺成熟、精度可控、性能达标。

有 PPS 注塑加工、精密小件定制、耐高温绝缘配件量产需求，可直接咨询：13456317022（嘉兴晗晴电子有限公司）

上一篇：济南家庭厨房疏通技巧大揭秘：轻松解决堵塞难题下一篇：2026年伺服液压技术革新，解锁工业自动化新潜能
